Einzelwiderstände - Bremsenergie

Einzelwiderstände

Startseite » Produkte » Sichere Bremswiderstände » Einzelwiderstände

An sichere Bremswiderstände für die elektrische Antriebstechnik werden spezifische Anforderungen gestellt. Hohe Impulsbelastbarkeit bei kontrollierter Oberflächentemperatur inklusive einem schlüssigen Sicherheitskonzept bei andauernder Überlast sind gefragt.

Bei dieser Gratwanderung ist uns mit unseren sicheren Einzel-Bremswiderständen in Draht-Technologie im Leistungsbereich von 60 – 400 Watt ein Optimum gelungen. Unter Einhaltung relevanter Normen wurden Unterkomponenten ausgewählt und durch gezielte konstruktive Maßnahmen in einem stabilen, eloxierten Aluminiumgehäuse verbaut.

Das Ergebnis kann sich sehen lassen: Besonders impulsfeste, induktionsarme Widerstände mit einem spezifischen Sicherheitskonzept bei hoher Lebensdauer.

In vier mechanischen und elektrischen Baugrößen von 35, 70, 105 und 140 Watt Dauerleistung auf Kühlkörper decken die sicheren Bremswiderstände mit PTC-Technologie die Leistungsanforderungen kleiner Frequenzumrichter und Servo-Regler ab.

Produkte

BWx150

Nennleistung
60 Watt (150 bei ED = 35%, ϑA = 20°C)

Widerstandswerte
11 | 75 | 300 Ohm

BWx200

Nennleistung
50 Watt (100 bei forcierter Kühlung)

Widerstandswerte
90 Ohm

BWx250

Nennleistung
100 Watt (250 bei ED = 35%, ϑA = 20°C)

Widerstandswerte
3 | 10 | 24 | 27 | 33 | 47 | 72 | 100 | 150 | 200 | 220 | 330 | 390 | 430 | 620 | 830 Ohm

BWx350

Nennleistung
75 Watt (150 bei forcierter Kühlung)

Widerstandswerte
45 Ohm

BWx375

Nennleistung
70 Watt (150 bei forcierter Kühlung)

Widerstandswerte
90 Ohm

BWx500

Nennleistung
200 Watt (500 bei ED = 35%, ϑA = 20°C)

Widerstandswerte
10 | 12 | 15 | 22 | 27 | 35 | 40 | 47 | 50 | 60 | 72 | 100 | 130 | 150 | 160 | 200 | 210 | 240 | 300 | 310 | 430 | 620 Ohm

BWx600

Nennleistung
240 Watt (600 bei ED = 35%, ϑA = 20°C)

Widerstandswerte
5 | 10 | 14 | 18 | 27 | 33 | 47 | 72 | 80 | 100 | 150 | 200 | 220 | 300 Ohm

BWx1000

Nennleistung
400 Watt (1000 bei ED = 35%, ϑA = 20°C)

Widerstandswerte
5 | 10 | 14 | 18 | 27 | 33 | 47 | 72 | 80 | 100 | 150 | 200 | 220 | 300 Ohm

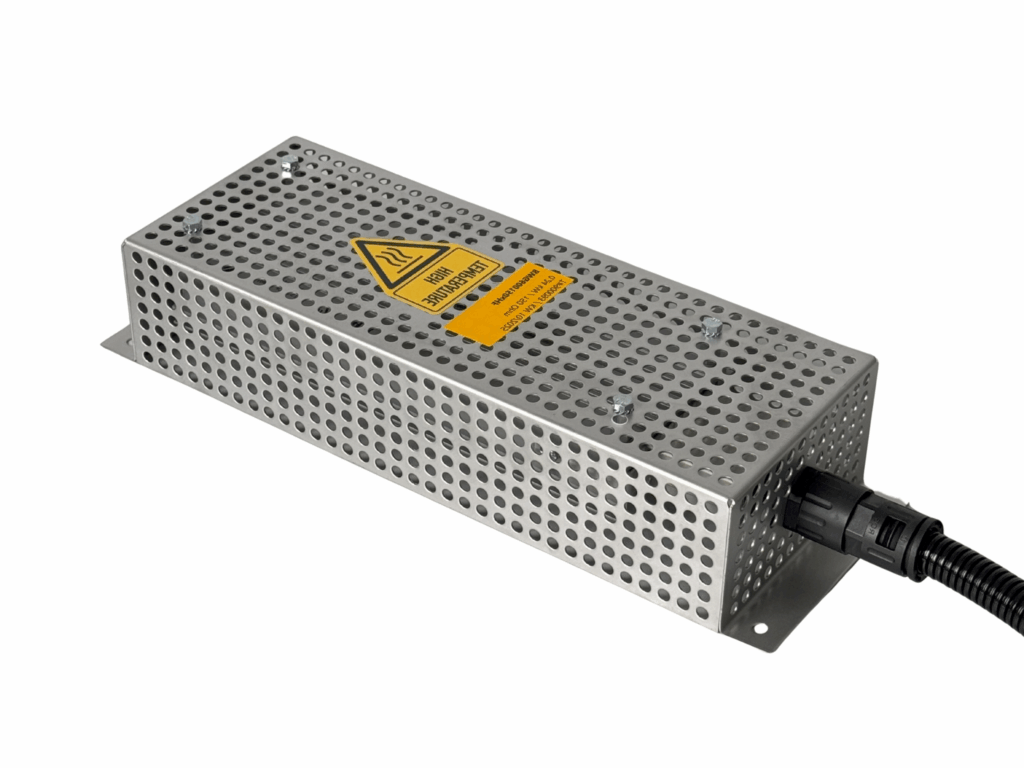

BWG-SHF – halogenfrei

Nennleistung
240 Watt (600 bei ED = 35%, ϑA = 20°C) – mit UL

Nennleistung
400 Watt (1000 bei ED = 35%, ϑA = 20°C) – ohne UL

Widerstandswerte
5 | 10 | 14 | 18 | 27 | 33 | 47 | 72 | 80 | 100 | 150 | 200 | 220 | 300 Ohm Halogenfrei

PTC – 35 W

Nennleistung
35 Watt (auf Kühlkörper 70°C)

Nennleistung
10 Watt (freie Konvektion)

Widerstandswerte
175 | 350 | 1.750 Ohm (Die Widerstandswerte sind bei jedem Typ dynamisch von Temperatur und am PTC angelegter Spannung abhängig.)

PTC – 70 W

Nennleistung
70 Watt (auf Kühlkörper 70°C)

Nennleistung
20 Watt (freie Konvektion)

Widerstandswerte
90 | 175 | 875 Ohm (Die Widerstandswerte sind bei jedem Typ dynamisch von Temperatur und am PTC angelegter Spannung abhängig.)

PTC – 105 W

Nennleistung
105 Watt (auf Kühlkörper 70°C)

Nennleistung
30 Watt (freie Konvektion)

Widerstandswerte
60 | 120 Ohm (Die Widerstandswerte sind bei jedem Typ dynamisch von Temperatur und am PTC angelegter Spannung abhängig.)

PTC – 140 W

Nennleistung
140 Watt (auf Kühlkörper 70°C)

Nennleistung
40 Watt (freie Konvektion)

Widerstandswerte
44 | 88 | 437,5 Ohm (Die Widerstandswerte sind bei jedem Typ dynamisch von Temperatur und am PTC angelegter Spannung abhängig.)

AWx125

Nennleistung
50 Watt (125 bei ED = 35%, ϑA = 20°C)

Widerstandswerte
1 | 60 Ohm

AWx300

Nennleistung
120 Watt (300 bei ED = 35%, ϑA = 20°C)

Widerstandswerte
27 | 47 | 72 | 100 | 150 | 200 Ohm
