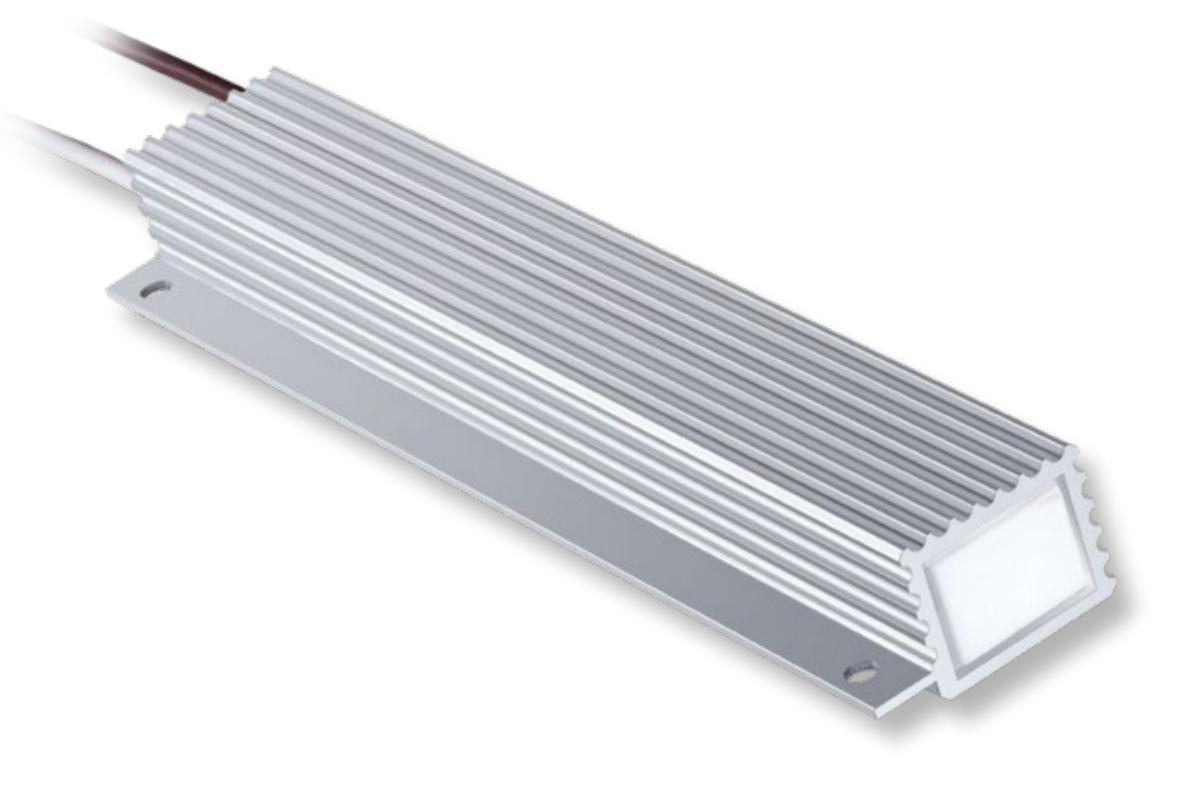

Kurzschlussfester, „eigensicherer“ Widerstand zum Betrieb an Drive Controllern (Bremstransistoren) in Aluminiumgehäuse, Schutzart IP65*.
Kontakt
Michael Koch GmbH
Telefon: +49 7251 96 26-200
E-Mail: mail@bremsenergie.de
| Parameter | Symbol | Wert | Einheit | Bedingung |
|---|---|---|---|---|
| Toleranz (Widerstandswert) | ± 5 | % | Raumtemperatur | |
| Temperaturkoeffizient | TK | 40 … 65 | 10-6/K | |
| Isolationswiderstand | RISO | ≥ 100 | MΩ | Umess = 1.000 VDC |
| Induktivität | L | ≤ 30 | µH | f = 300 kHz, Umess = 50 mV |
| Kapazität gegen Gehäuse | C | ≤ 300 | pF | f = 300 kHz, Umess = 50 mV |
| Thermische Zeitkonstante | 𝜏 | ca. 850 | s | Aufheizphase frei an Luft |
| 𝜏 | ca. 1.200 | s | Abkühlphase frei an Luft | |
| Gewicht | m | 260 | g | |
| Zulassungen | cURus³ | Standard CSA-C22.2 und UL508 | ||
| Energieaufnahmen | Q | 3,6 | kJ | bei 1,2 s (1% ED) |
| 5,0 | kJ | bei 7,2 s (6% ED) | ||
| Maximal zulässige Betriebsspannung | UB | ≤ 700 AC | V | Unter Berücksichtigung der „Eigensicherheit“2 |
| UB | ≤ 1.000 DC | V | Unter Berücksichtigung der „Eigensicherheit“2 | |
| Maximal zulässige Betriebsspannung | UB | ≤ 600 AC | V | nach UL |
| UB | ≤ 848 DC | V | nach UL | |
| Isolationsspannung | Uiso | ≥ 4.000 AC | V | f = 50 Hz; t = 1 s |
| Max. zulässige Gehäusetemp. | ϑc | ≤ 200 | °C | Unter Berücksichtigung von UL und forcierter Kühlung |
| Lagertemperatur | ϑs | -25 … +85 | °C |
Einbaumaße und Bohrungen (mm)
