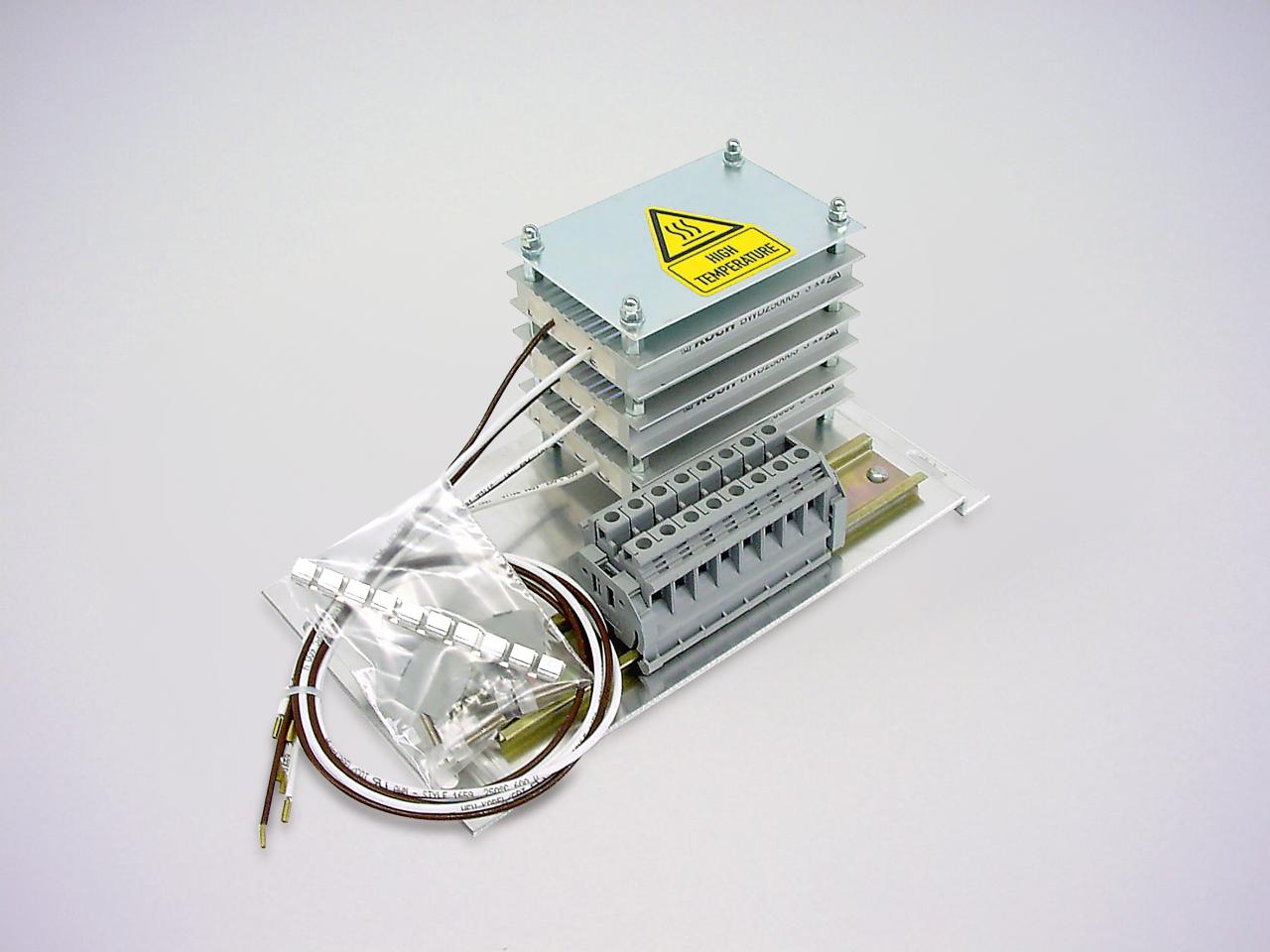

Bestehend aus:
Halteplatte, 3 Widerständen, unverschaltet inkl. Zubehör
Schutzart: IP20
Nennleistung
≤ 300 Watt (bei 100 % ED)
Nennleistung
≤ 9.000 Watt (bei 1 % ED)
Widerstandswerte
Ohmwert auf Anfrage
Kontakt
Michael Koch GmbH
Telefon: +49 7251 96 26-200
| Parameter | Symbol | Wert | Einheit | Bedingung |
|---|---|---|---|---|
| Toleranz (Widerstandswert) | ± 5 | % | Raumtemperatur | |
| Isolationswiderstand | RISO | ≥ 100 | MΩ | Umess = 1.000 VDC |
| Induktivität | L | ≤ 30 | µH | f = 300 kHz, Umess = 50 mV |
| Kapazität gegen Gehäuse | C | ≤ 300 | pF | f = 300 kHz, Umess = 50 mV |
| Thermische Zeitkonstante | 𝜏 | ca. 550 | s | BWD250/500 |
| 𝜏 | ca. 600 | s | BWD600 | |
| 𝜏 | ca. 850 | s | BWD1000 | |
| Energieaufnahmen BWD250 | Q | 4 | kJ | bei 1,2 s (1% ED) |
| Q | 8 | kJ | bei 7,2 s (6% ED) | |
| Energieaufnahmen BWD500 | Q | 7,5 | kJ | bei 1,2 s (1% ED) |
| Q | 15 | kJ | bei 7,2 s (6% ED) | |
| Energieaufnahmen BWD600/1000 | Q | 13 | kJ | bei 1,2 s (1% ED) |
| Q | 26 | kJ | bei 7,2 s (6% ED) | |
| Maximal zulässige Betriebsspannung | UB | ≤ 700 AC | V | Unter Berücksichtigung der „Eigensicherheit“2 |
| UB | ≤ 1.000 DC | V | Unter Berücksichtigung der „Eigensicherheit“2 | |
| Maximal zulässige Betriebsspannung | UB | ≤ 600 AC | V | nach CSA und UL |
| UB | ≤ 848 DC | V | nach CSA und UL | |
| Isolationsspannung | Uiso | ≥ 4.000 AC | V | f = 50 Hz; t = 1 s |
| Max. zulässige Gehäusetemp. | ϑc | ≤ 250 | °C | Freie Konvention |
| ϑc | ≤ 300 | °C | Freie Konvention (BWD1000) | |
| Lagertemperatur | ϑs | -25 … +85 | °C |
