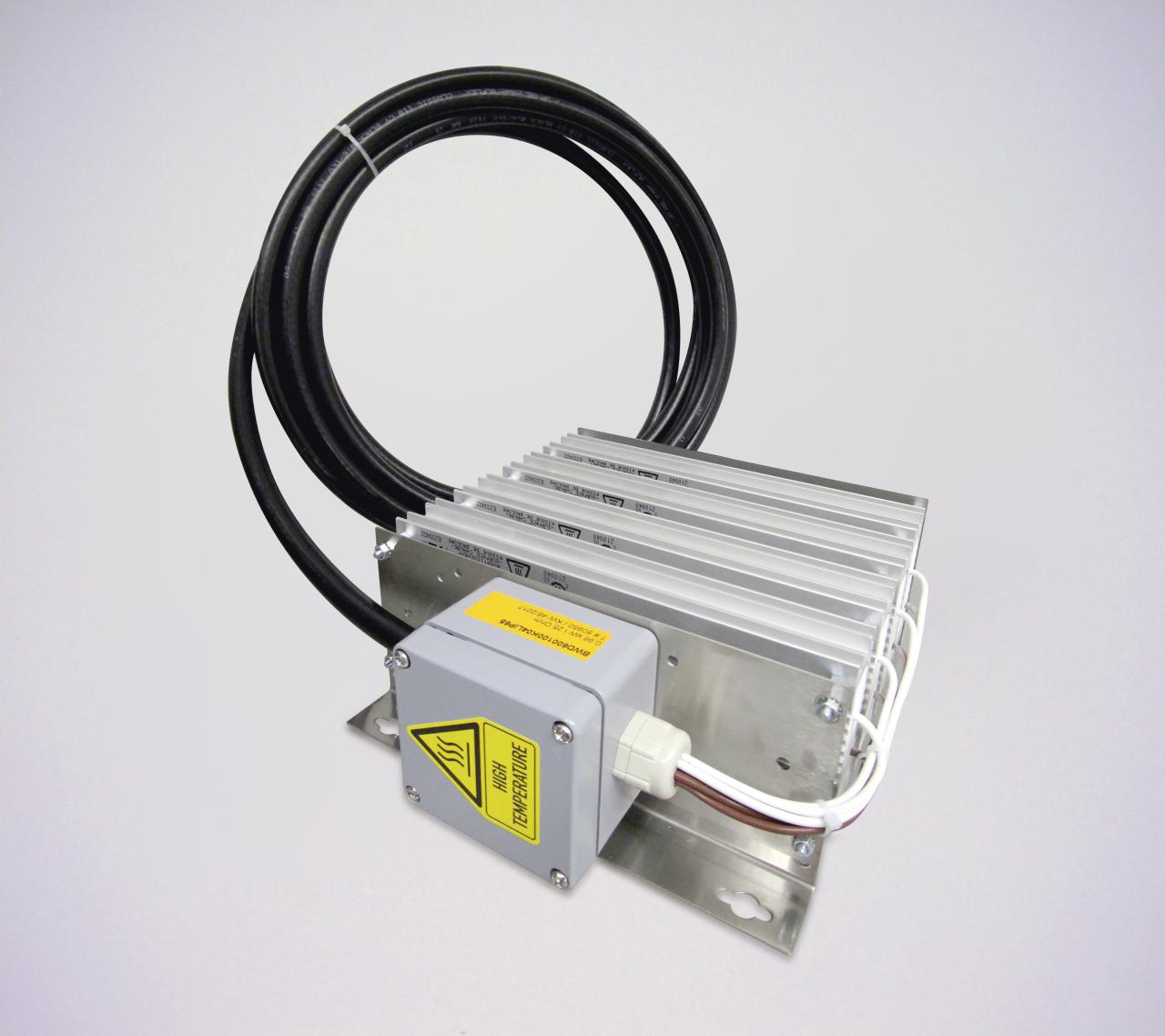

BWD600xxxK04LIP65L

Parameter	Symbol	Wert	Einheit	Bedingung
Toleranz (Widerstandswert)		± 5	%	Raumtemperatur
Isolationswiderstand	RISO	≥ 100	MΩ	Umess = 1.000 VDC
Induktivität	L	≤ 30	µH	f = 300 kHz, Umess = 50 mV
Kapazität gegen Gehäuse	C	≤ 300	pF	f = 300 kHz, Umess = 50 mV
Thermische Zeitkonstante	𝜏	ca. 550	s	BWD250/500
	𝜏	ca. 600	s	BWD600
	𝜏	ca. 850	s	BWD1000
Energieaufnahmen BWD250	Q	4	kJ	bei 1,2 s (1% ED)
	Q	8	kJ	bei 7,2 s (6% ED)
Energieaufnahmen BWD500	Q	7,5	kJ	bei 1,2 s (1% ED)
	Q	15	kJ	bei 7,2 s (6% ED)
Energieaufnahmen BWD600/1000	Q	13	kJ	bei 1,2 s (1% ED)
	Q	26	kJ	bei 7,2 s (6% ED)
Maximal zulässige Betriebsspannung	UB	≤ 700 AC	V	Unter Berücksichtigung der „Eigensicherheit“2
	UB	≤ 1.000 DC	V	Unter Berücksichtigung der „Eigensicherheit“2
Maximal zulässige Betriebsspannung	UB	≤ 600 AC	V	nach CSA und UL
	UB	≤ 848 DC	V	nach CSA und UL
Isolationsspannung	Uiso	≥ 4.000 AC	V	f = 50 Hz; t = 1 s
Max. zulässige Gehäusetemp.	ϑc	≤ 250	°C	Freie Konvention
	ϑc	≤ 300	°C	Freie Konvention (BWD1000)
Lagertemperatur	ϑs	-25 … +85	°C

* Prüfbedingungen: Wasserstrahl aus Düse 6,3 mm Innendurchmesser, Volumenstrom 12,5l/min +/- 5%, Wasserdruck entsprechend Volumenstrom, Abstand 2,5-3m, Prüfdauer 3min.
