Einbaumaße und Bohrungen (mm)
Typenspezifische Maße auf Anfrage.

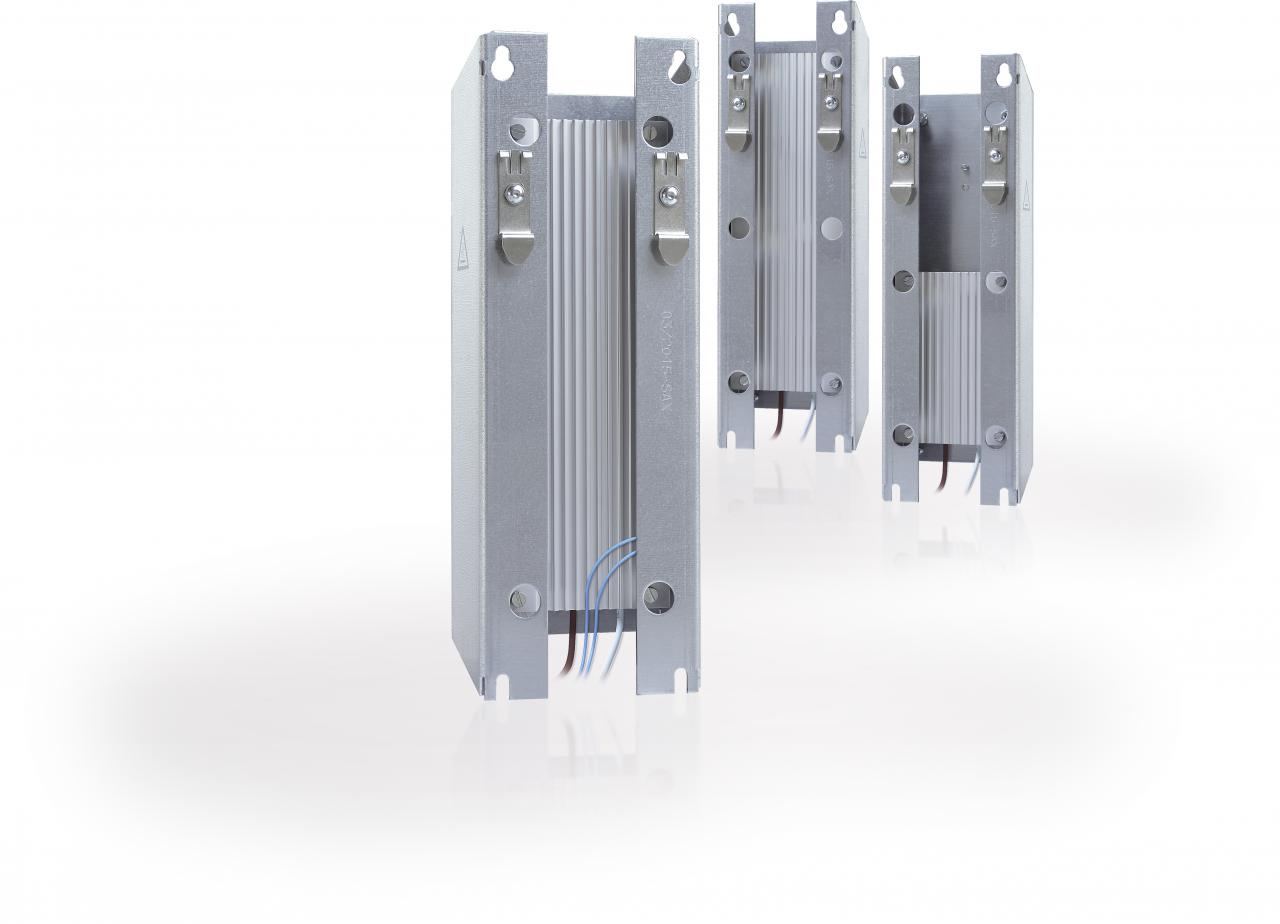

Kurzschlussfester, „eigensicherer“ Widerstand zum Betrieb an Drive Controllern (Bremstransistoren), bestehend aus Einzelwiderstandsmodulen der Serien 250/500/600/1000 in Unterbaurahmen verbaut.
Diese Widerstandskombinationen zeichnen sich hervorragend durch ihre kompakte Bauform und den zusätzlichen Schutz des Widerstands im Unterbaurahmen aus. Ein weiterer Vorteil ist der durch die Bauform entstehende Kamineffekt bei der Wärmeentwicklung des Widerstandes. Ausführung nur in Schutzart IP65* möglich.
Kontakt
Michael Koch GmbH
Telefon: +49 7251 96 26-200
Parameter | Symbol | Wert | Einheit | Bedingung |
---|---|---|---|---|
Toleranz (Widerstandswert) | ± 5 | % | Raumtemperatur | |
Isolationswiderstand | RISO | ≥ 100 | MΩ | Umess = 1.000 VDC |
Induktivität | L | ≤ 30 | µH | f = 300 kHz, Umess = 50 mV |
Kapazität gegen Gehäuse | C | ≤ 300 | pF | f = 300 kHz, Umess = 50 mV |
Thermische Zeitkonstante | 𝜏 | ca. 550 | s | BWD250/500 |
𝜏 | ca. 600 | s | BWD600 | |
𝜏 | ca. 850 | s | BWD1000 | |
Energieaufnahme BWD250 | Q | 4 | kJ | bei 1,2 s (1% ED) |
Q | 8 | kJ | bei 7,2 s (6% ED) | |
Energieaufnahme BWD500 | Q | 7,5 | kJ | bei 1,2 s (1% ED) |
Q | 15 | kJ | bei 7,2 s (6% ED) | |
Energieaufnahme BWD600/1000 | Q | 13 | kJ | bei 1,2 s (1% ED) |
Q | 26 | kJ | bei 7,2 s (6% ED) | |
Maximal zulässige Betriebsspannung | UB | ≤ 700 AC | V | Unter Berücksichtigung der „Eigensicherheit“ |
UB | ≤ 1.000 DC | V | Unter Berücksichtigung der „Eigensicherheit“ | |
Maximal zulässige Betriebsspannung | UB | ≤ 600 AC | V | nach CSA und UL |
UB | ≤ 848 DC | V | nach CSA und UL | |
Isolationsspannung | Uiso | ≥ 4.000 AC | V | f = 50 Hz; t = 1 s |
Max. zulässige Gehäusetemp. | ϑc | ≤ 250 | °C | Freie Konvention |
ϑc | ≤ 300 | °C | Freie Konvention (BWD1000) | |
Lagertemperatur | ϑs | -25 … +85 | °C |
Einbaumaße und Bohrungen (mm)
Typenspezifische Maße auf Anfrage.
