WIDERSTANDSKOMBINATIONEN

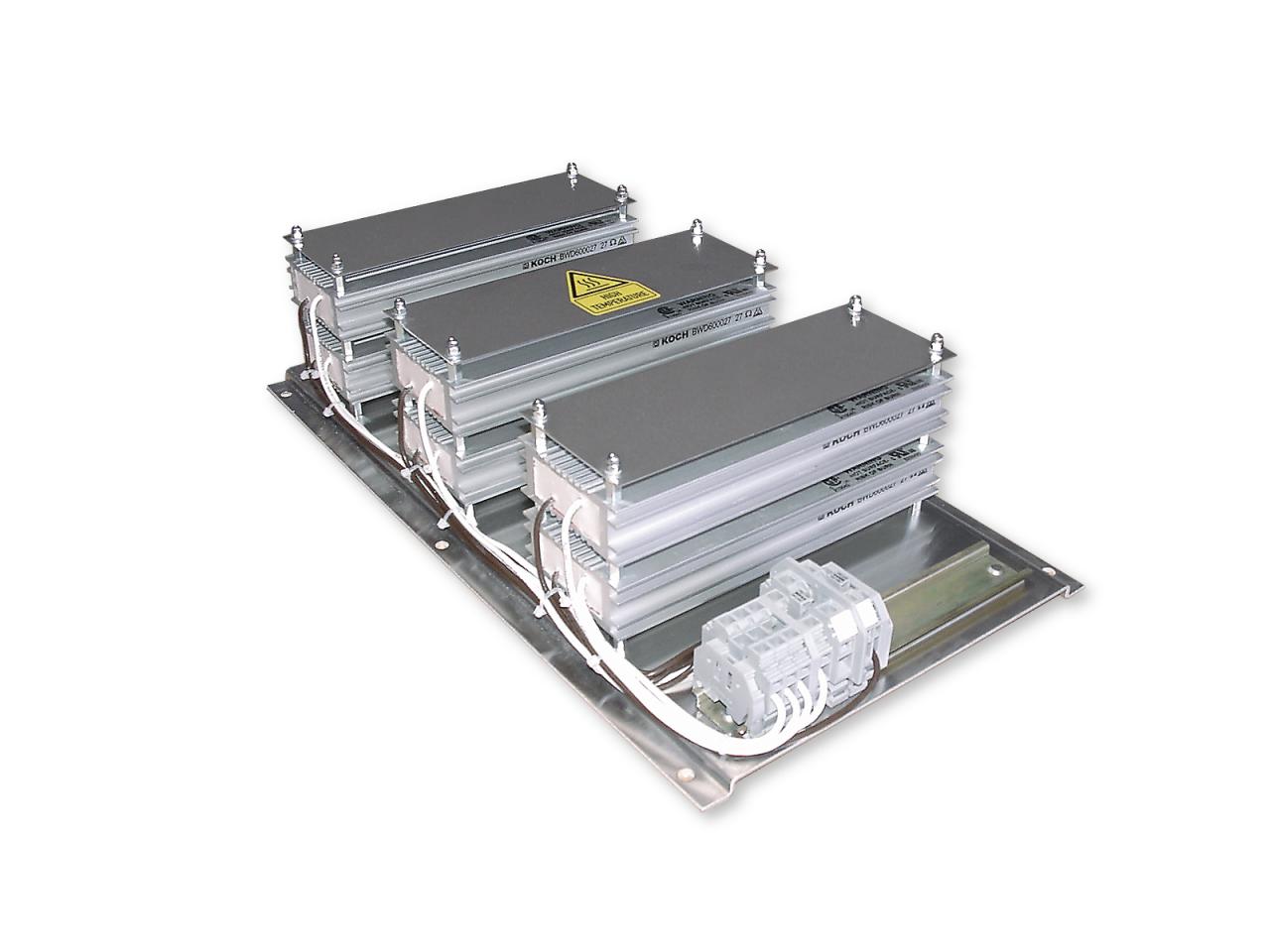

BxP

Kurzschlussfester, „eigensicherer“ Widerstand zum Betrieb an Drive Controllern (Bremstransistoren), bestehend aus Einzelwiderstandsmodulen der Serien 500/600/1000 in Kombinatorik verbaut.

Diese Widerstandskombinationen sind bestens geeignet, wenn ein zusätzlicher Griffschutz mittels Haube gewünscht ist. Sie sind ausschließlich für die Wandmontage vorgesehen. Ausführung in Schutzart IP20 + IP65* möglich.

Das Wichtigste auf einen Blick

Nennleistung

200 … 4.800 Watt (oder auf Anfrage)

Widerstandswerte

1 … 7.400 Ohm (oder auf Anfrage)

Maße

Auf Anfrage

Kontakt

Michael Koch GmbH
Telefon: +49 7251 96 26-200

technische daten

abmessungen

Individuallösungen

Downloads

technische daten

Parameter	Symbol	Wert	Einheit	Bedingung
Toleranz (Widerstandswert)		± 5	%	Raumtemperatur
Isolationswiderstand	R_ISO	≥ 100	MΩ	U_mess = 1.000 VDC
Induktivität	L	≤ 30	µH	f = 300 kHz, U_mess = 50 mV
Kapazität gegen Gehäuse	C	≤ 300	pF	f = 300 kHz, U_mess = 50 mV
Thermische Zeitkonstante	𝜏	ca. 550	s	BWD250/500
	𝜏	ca. 600	s	BWD600
	𝜏	ca. 850	s	BWD1000
Energieaufnahme BWD250	Q	4	kJ	bei 1,2 s (1% ED)
	Q	8	kJ	bei 7,2 s (6% ED)
Energieaufnahme BWD500	Q	7,5	kJ	bei 1,2 s (1% ED)
	Q	15	kJ	bei 7,2 s (6% ED)
Energieaufnahme BWD600/1000	Q	13	kJ	bei 1,2 s (1% ED)
	Q	26	kJ	bei 7,2 s (6% ED)
Maximal zulässige Betriebsspannung	U_B	≤ 700 AC	V	Unter Berücksichtigung der „Eigensicherheit“
	U_B	≤ 1.000 DC	V	Unter Berücksichtigung der „Eigensicherheit“
Maximal zulässige Betriebsspannung	U_B	≤ 600 AC	V	nach CSA und UL
	U_B	≤ 848 DC	V	nach CSA und UL
Isolationsspannung	U_iso	≥ 4.000 AC	V	f = 50 Hz; t = 1 s
Max. zulässige Gehäusetemp.	ϑ_c	≤ 250	°C	Freie Konvention
	ϑ_c	≤ 300	°C	Freie Konvention (BWD1000)
Lagertemperatur	ϑ_s	-25 … +85	°C
