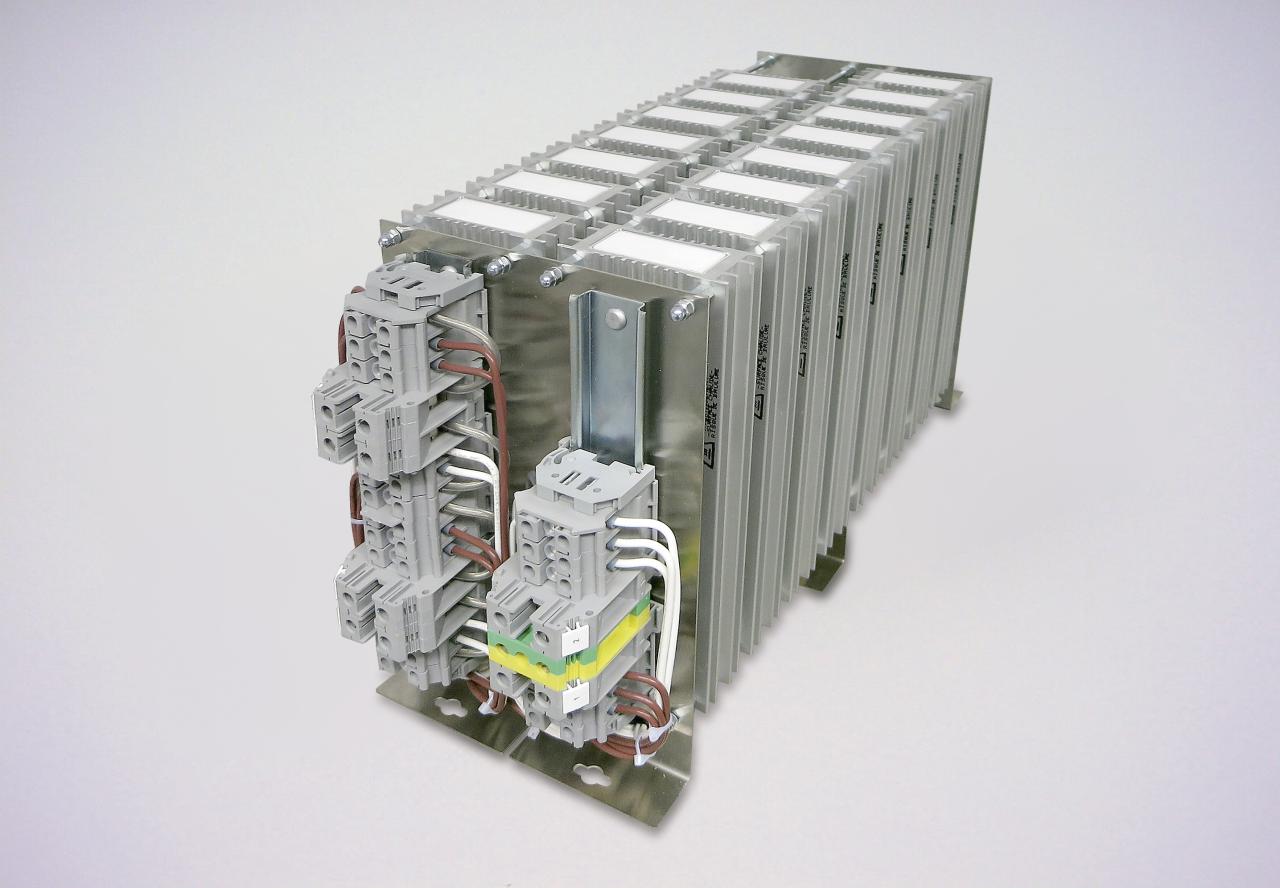

BWD6.0D-1000V3D

Bestehend aus:
Haltewinkeln, Abstrahlplatten, 15 Widerständen mit kundenspezifischen Abgriffen

Schutzart: IP20

Nennleistung
≤ 6.000 Watt (bei 100 % ED)

Nennleistung
≤ 180.000 Watt (bei 1 % ED)

Widerstandswerte
Ohmwert auf Anfrage

Kontakt

Michael Koch GmbH
Telefon: +49 7251 96 26-200

technische daten

Parameter	Symbol	Wert	Einheit	Bedingung
Toleranz (Widerstandswert)		± 5	%	Raumtemperatur
Isolationswiderstand	R_ISO	≥ 100	MΩ	U_mess = 1.000 VDC
Induktivität	L	≤ 30	µH	f = 300 kHz, U_mess = 50 mV
Kapazität gegen Gehäuse	C	≤ 300	pF	f = 300 kHz, U_mess = 50 mV
Thermische Zeitkonstante	𝜏	ca. 550	s	BWD250/500
	𝜏	ca. 600	s	BWD600
	𝜏	ca. 850	s	BWD1000
Energieaufnahmen BWD250	Q	4	kJ	bei 1,2 s (1% ED)
	Q	8	kJ	bei 7,2 s (6% ED)
Energieaufnahmen BWD500	Q	7,5	kJ	bei 1,2 s (1% ED)
	Q	15	kJ	bei 7,2 s (6% ED)
Energieaufnahmen BWD600/1000	Q	13	kJ	bei 1,2 s (1% ED)
	Q	26	kJ	bei 7,2 s (6% ED)
Maximal zulässige Betriebsspannung	U_B	≤ 700 AC	V	Unter Berücksichtigung der „Eigensicherheit“²
	U_B	≤ 1.000 DC	V	Unter Berücksichtigung der „Eigensicherheit“²
Maximal zulässige Betriebsspannung	U_B	≤ 600 AC	V	nach CSA und UL
	U_B	≤ 848 DC	V	nach CSA und UL
Isolationsspannung	U_iso	≥ 4.000 AC	V	f = 50 Hz; t = 1 s
Max. zulässige Gehäusetemp.	ϑ_c	≤ 250	°C	Freie Konvention
	ϑ_c	≤ 300	°C	Freie Konvention (BWD1000)
Lagertemperatur	ϑ_s	-25 … +85	°C
